当工艺逼近物理极限,温控技术成为芯片制造的最后防线

时间:2025-10-29

在全球科技竞争日益激烈的今天,半导体产业被誉为“现代工业的心脏”。无论是智能手机、汽车电子、AI芯片,还是新能源设备的核心部件,都离不开半导体制造技术的支撑。在半导体制造领域,每一个纳米级的突破都离不开对生产环境的极致控制。随着芯片工艺节点不断缩小,温度控制精度已成为影响产品质量的关键因素之一。在半导体制造过程中,从光刻、蚀刻到薄膜沉积,几乎每一道工序都对温度波动有着苛刻的要求。

半导体市场的蓬勃发展

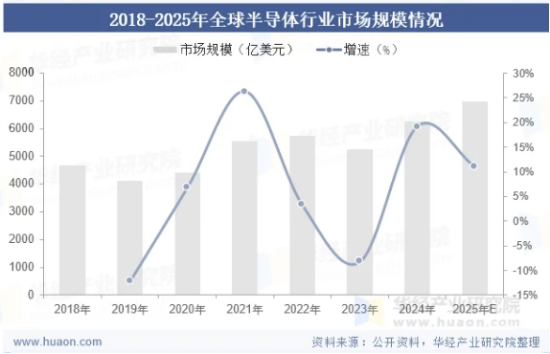

2025年全球半导体产业迎来确定性增长,世界半导体贸易统计组织(WSTS)预测全年销售额将达6972亿美元,同比增长11.2%。其中数据中心服务器贡献了 864亿美元的增量市场,成为核心增长引擎。GPU领域更是迎来爆发期,预计以27%的增速达到510亿美元规模,高带宽内存(HBM)作为AI芯片的 “黄金搭档”,仅HBM4市场规模就将占据210亿美元。

(图片来源:华经产业研究院)

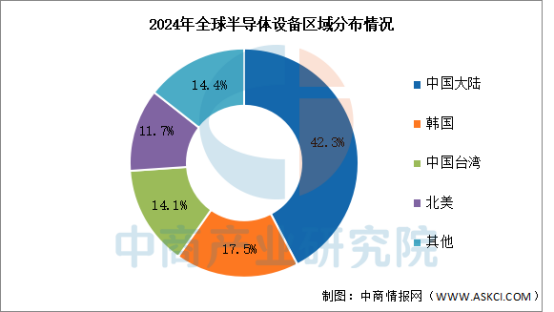

中国作为全球最大消费市场,占比超35%,2024年集成电路出口额突破1500亿美元,贸易逆差持续收窄,国产替代成效显著。

(图片来源:中商产业研究院)

半导体制造的“温度守护者”

半导体制造的精密度要求日益严苛,对温度控制的标准也日趋严格。

先进制程中温度波动需控制在±0.1℃以内,洁净度需达到ISO 1 级标准,微小的偏差就可能导致芯片电路缺陷。从光刻机光源冷却到蚀刻工艺温控,从离子注入机热管理到封装测试环境维持,每个环节都离不开精准的温度控制。冷水机通过循环冷却液系统带走设备热量,同时避免污染物产生,为半导体制造构建稳定的微环境。在检测设备领域,冷水机的精度直接影响测量数据的准确性,扫描电子显微镜等测量设备中,电子枪的温度稳定性对成像质量至关重要。

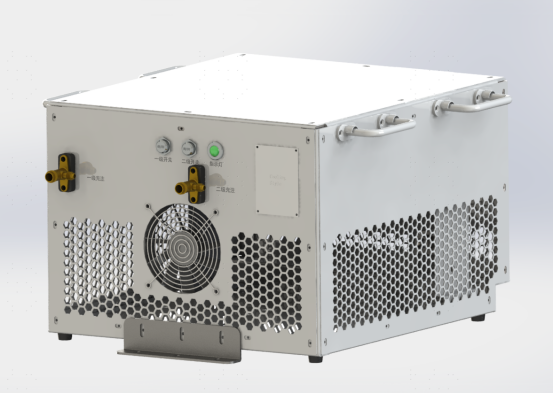

在工艺线应用中,不同环节对冷水机的需求呈现差异化特征。光刻工艺需要快速响应的循环系统应对晶圆温度骤升,蚀刻工艺则要求多通道独立控温能力。酷凌时代研发的半导体测试三温分选机温控设备是一款低温复叠制冷半导体冷媒机,应用于半导体生产过程及测试环节温度控制,能实现-55℃~150℃的低温和常温段检测功能,保障从前端到后端的整体半导体工艺流程稳定可靠。

半导体温控技术的未来趋势

随着半导体工艺向2nm及更小节点迈进,温度控制的精细化与稳定性显得尤为关键。半导体制造设备需要持续在更稳定、更精确的环境下运行,这就对温控设备提出了更高要求。

某全球半导体领军企业的研发环境温度稳定性需达到±0.01℃;某全球通信设备龙头企业研发环境温度稳定性要求更是高达±0.005℃。在技术指标上,国内外领先企业正在向±0.001℃的超精密控制发起新的攀登。(数据来源:中关村在线)

这意味着半导体温控技术仍需不断突破物理极限,为芯片制造提供更为坚实的环境保障。半导体冷水机技术的发展,不仅代表着温控领域的进步,更是推动整个半导体产业向更高精度、更小纳米工艺迈进的重要支撑。

在未来半导体产业的发展中,随着AI算力需求爆发和芯片工艺节点不断缩小,精密温控技术的重要性将愈发凸显。酷凌时代将持续深耕微环境制冷领域,并进一步拓展AI芯片散热等前沿领域。
